980nm насос лазерного застосування
Народження і розвиток оптичного волоконного зв'язку є важливою революцією в історії телекомунікацій. В останні роки з технологічним прогресом, реформою телеком-менеджменту і поступовим відкриттям ринку телекомунікацій, розвиток оптичного волоконного зв'язку в черговий раз демонструє нову ситуацію енергійного розвитку. У той же час за рахунок інтернету. Інтерактивні мультимедійні та інші послуги передачі даних і швидкий розвиток терміналів мобільного зв'язку все більш популярні, швидкість передачі сигналу і вимоги до широкосмугового передачі стають все більш і вище, особливо для міжміської волоконно-оптичної магістральної мережі і метро оптичної мережі зв'язку потреби Все частіше, поліпшення широкосмугового доступу системи є обов'язковим. (WDM), особливо щільна мультиплексування довжини хвилі (DWDM), в даний час визнана "найкращим рішенням для швидкого зростання пропускної здатності мережі зв'язку". У майбутньому, будь то широка мережа області, столична мережа або мережа, DWDM для платформи передачі, оптична транспортна мережа на базі DWDM буде складати основний фізичний шар всієї мережі зв'язку.
В даний час тенденція розвитку оптичної мережі зв'язку просувається на клієнтську сторону, не тільки магістральна мережа популяризувала оптичний зв'язок, столична мережа області також все більше і більше використовує оптичний зв'язок, а мережа доступу також почала використовувати оптичний зв'язок, волокно до домашнього FTTH) є лише питанням часу. Для передачі сигналу необхідне посилення реле сигналу, найбільш широко використовувана EDFA, це система DWDM і майбутня високошвидкісна система, всеоптична мережа незамінна одним з важливих пристроїв.

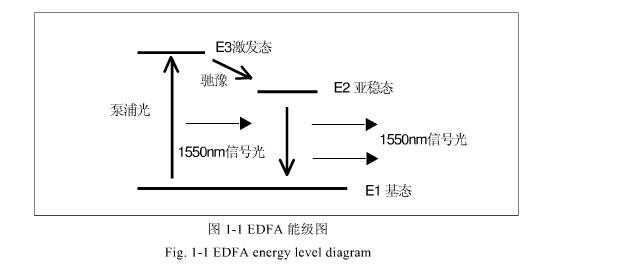

Джерело насоса EDFA, як правило, використовують 980nm і 1480nm потужність LD. Наступна робота над EDFA робить короткий вступ. Коли сигнальна лампа з'ємом насоса знаходиться у відповідній потужності, через ізолятор проходить erbium-doped волокно, а сигнальна лампа підсилюється erbium-doped волокном під дією світла насоса. Erbium-doped волокно є оптичним волокном з певною концентрацією Er 3 +. Для того, щоб уточнити його принцип посилення i, необхідно відвести від енергетичного рівня схему іонів ербію. Іони верхнього іонів мають трирівневу структуру (E1, E2 і E3 на малюнку 1-1), де E1 - це рівень землі, E2 - метастаблевий рівень енергії, E3 - високий рівень енергії, карта рівня EDFA.
Коли високоенергонерний насос лазер використовується для збудження ербієвого волокна, зв'язані електрони іонів ербію можуть бути збуджені від рівня енергії наземного стану до високого рівня енергії E3. Однак високий рівень енергії нестабільний, тому іони ербію незабаром не пройдуть ніякого опромінення (тобто не випускають фотони) в метаставільний енергетичний рівень Е2. А рівень Е2 - це метастатеблійна смуга, при якій термін служби частинок довгий і частинки, отримані лазером насоса, безперервно збираються у вигляді нерадіативних переходів, щоб домогтися розподілу інверсії частинок. Коли оптичний сигнал, що має довжину хвилі 1550 нм, проходить через цей erbium-doped волокна, метастабліковані частинки переходить до стану землі у вигляді стимульного випромінювання і виробляють фотони того ж фотона, що і світло інциденту, тим самим значно збільшуючи світло сигналу Кількість фотонів, тобто для досягнення сигнального світла в процесі передачі ербі-допедного волокна. Як показано на малюнку 1-2, підсилювач волокон, що доп'ється ербіумом, працює схематично.
EDFA відповідно до різних джерел насоса, можна розділити на 980nm і 1480nm два. Приріст насоса 1480nm високий, максимальна вихідна потужність насичення; 980nm насос отримати коефіцієнт найвищого, найнижчий шум. У реальних застосуваннях підсилювача ліній, одноповочий підсилювачі, як правило, 980nm джерело насоса; багатосекторний підсилювач часто використовується більше двох насосів, перший рівень з джерелом насоса 980nm, другий рівень вище 1480nm або 980nm джерело насоса.
Не тільки в галузі зв'язку 980nm високопотужний насос лазер має широкий спектр застосувань в лазерних медичних та інших аспектах більшого застосування, медичний доказ, навколишні пошкодження тканин невеликий, а також має хороший ефект коагуляції гемостаз. Так високоефективні напівпровідникові лазери 980nm використовуються для медичних лазерних скальпелів.
У сфері зв'язку оптичне волокно є основним каналом передачі, 980nm насос лазер повинен бути в поєднанні з волокном для використання, як лазерне світло, що випромінюється чіпом якомога більше, щоб ефективно з'єднувати з волокном, щоб стати гарячою точкою, але і лазерний пакет Один з ключових процесів.
