Одинарні випромінювачі

Лазерний діод з одним випромінювачем — це лазерний діод із простою структурою та лише одним лазерним випромінювачем. Цей лазерний діод зазвичай складається з pn-переходу та активного шару та генерує лазерне світло через інжекцію струму. Лазерні діоди з одним випромінювачем мають такі характеристики, як малий розмір, мала вага та висока ефективність, і широко використовуються в різних сферах, таких як оптичний зв’язок, лікування, зондування, зберігання даних тощо.

Лазерні діоди з одним випромінювачем — це тип лазерного діода, який має одну ділянку випромінювання, також відому як один хребет, для випромінювання світла, і містить лише один лазерний діод на упаковку. Лазерні діоди з одним випромінювачем — це лазерні діоди з краєвим-випромінюванням, у яких область випромінювання на передній грані має форму широкої смуги з розмірами, наприклад. 1мкм × 100мкм.

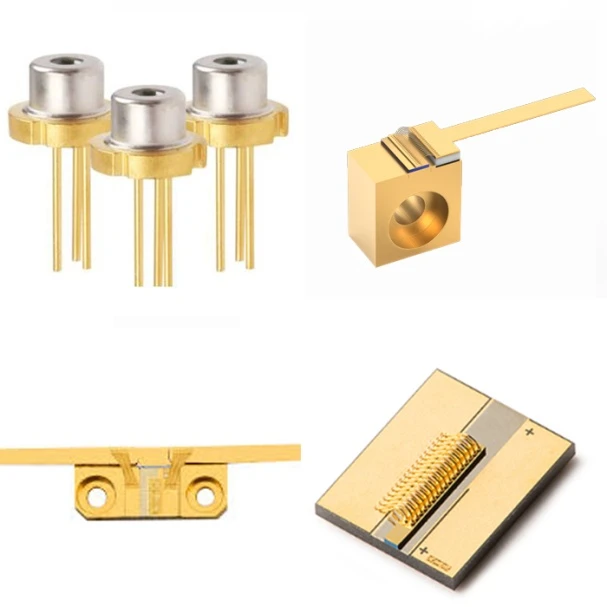

ДО-Монтування

C-Кріплення

F-Кріплення

Лазерні діоди з одним випромінювачем доступні в ультрафіолетовому (УФ), фіолетовому, синьому, червоному та ІЧ-випромінюванні. Вихідна потужність коливається від мВт на одномодових лазерних діодах до ват на багатомодових випромінювачах і VCSELS. Є багато різних пакетів на вибір, включаючи чіп на підкріпленні COS, C-mount, F-mount, а також різні пакети TO-can і HHL. Можуть бути розроблені альтернативні довжини хвиль і індивідуальні варіанти упаковки відповідно до ваших унікальних вимог.

Лазерний діод COS

TO-CAN Лазерний діод

C-лазерний діод

F-лазерний діод

Основна відмінність між лазерним діодом з одним емітером і лазерним діодом з одним смугою полягає в режимі випромінювання та характеристиках променя. ‌

Режим випромінювання

Лазерний діод з одним випромінювачем: цей тип лазерного діода створює один промінь, який зазвичай використовується в програмах, які вимагають високої точності та високої роздільної здатності. Він має високу якість променя, малий діаметр променя, малий кут розбіжності та сильну здатність до фокусування. ‌

Односмуговий лазерний діод: цей тип лазерного діода створює кілька променів, який зазвичай використовується в програмах, які вимагають рівномірного нагріву великої площі. Його режим променя складний, якість променя відносно низька, але рівномірність променя хороша. ‌

Характеристики променя

Лазерний діод з одним випромінювачем: якість променя надзвичайно висока, що підходить для застосувань, які потребують високої точності та високої роздільної здатності, таких як різання, зварювання та маркування в промисловому виробництві. ‌

Односмуговий лазерний діод: рівномірність променя хороша, що підходить для загальних застосувань, які вимагають рівномірності якості променя та низької вартості, наприклад лазерного різання, зварювання тощо.

Сценарії застосування

Лазерний діод з одним випромінювачем: широко використовується в програмах, які вимагають високої точності та високої роздільної здатності, таких як оптоволоконні системи зв’язку, виробництво точних приладів тощо. ‌

Односмуговий лазерний діод: підходить для загальних застосувань, які вимагають рівномірної якості променя та низької вартості, як-от зв’язок на короткі-відстані, опалення-великих площ тощо. ‌

Підсумовуючи, існують значні відмінності в режимі випромінювання та характеристиках променя між лазерним діодом з одним емітером і лазерним діодом з одним смугою, що визначає їх застосування в різних сценаріях застосування.

Пакет лазерного діода з одним випромінювачем в основному включає наступне:

ДО пакету:

Пакет ‌TO38 (3,8 мм)‌: цей тип лазерного діода має невеликий розмір і підходить для застосувань, які потребують невеликого розміру.

Пакет ‌TO18 (5,6 мм)‌: дещо більший за розміром, підходить для програм, які вимагають середньої потужності.

Пакет ‌TO5 (9 мм)‌: більшого розміру, підходить для застосувань, які потребують більшої вихідної потужності.

Пакет ‌TO3‌: цей пакет також відносно поширений і підходить для конкретних вимог програми.

‌C-mount, F-mount package‌: ці пакети підходять для певних оптичних систем і мають різний вигляд і способи встановлення‌.

‌Співвідношення потужності та об’єму‌: Загалом кажучи, що більший об’єм упаковки, то більша потужність лазерного діода. Тому, вибираючи пакет, необхідно вирішити, який пакет використовувати, виходячи з конкретних вимог програми‌.

Ці пакети мають свої особливості та підходять для різних сценаріїв застосування та вимог до живлення. Вибір правильної упаковки має вирішальне значення для забезпечення продуктивності та стабільності лазерного діода.

Різні форми упаковки‌: лазерні діоди TO доступні в різних формах упаковки, наприклад TO38, TO18, TO5 і TO3. Чим більший розмір упаковки, тим більша потужність.

‌Wide power range‌: TO laser diodes range from low power to high power. Low-power laser diodes are usually used for power levels of 1 W or less, and the commonly used package is the TO-Can type, which is available in a 5.6 mm or 9 mm diameter base‌. For higher power laser diodes (>1 Вт), використовується корпус ТО-3‌.

‌Внутрішня структура‌: Лазерні діоди TO зазвичай включають моніторинговий фотодіод для моніторингу вихідного променя на задній поверхні лазерного діода для підтримки постійного рівня потужності‌.

‌Широкі сфери застосування‌: лазерні діоди TO добре працюють у -високошвидкісному обміні даними, а їх вихідна частота модуляції може сягати кількох гігагерц шляхом модуляції струму приводу‌. Крім того, вони широко використовуються в таких сферах, як лідари та датчики, оскільки їх мініатюрність, низька вартість і висока продуктивність спрощують проектування системи та підвищують надійність.

‌Технічні переваги‌: лазерні діоди TO мають високу когерентність і монохроматичність, що робить їх кращими в голографії та інших додатках, які вимагають високої когерентності‌. Крім того, вони також мають високу оптичну щільність і крихітний розмір плями, що дає їм значні переваги у фокусуванні та обробці матеріалів.

Завдяки цим характеристикам лазерні діоди TO чудово підходять для різноманітних застосувань, від мало{0}}комунікаційного обладнання до високо-потужного промислового застосування, з унікальними перевагами та сценаріями застосування.

Основні характеристики лазерних діодів F-Mount включають їх оптичні властивості, упаковку, сценарії застосування та порівняння з іншими упаковками. ‌

Оптичні властивості

Лазерні діоди F-Mount мають високу когерентність і характеристики однієї довжини хвилі, що дозволяє сфокусувати їх вихідний сигнал до дифракційно{1}}обмеженого розміру плями. Розмір плями залежить від довжини хвилі лазера. Що коротша довжина хвилі, то менша пляма, що особливо важливо для зберігання з високою-щільністю. ‌

Упаковка

Лазерні діоди F-Mount зазвичай упаковані в F-Mount. Це пакування підходить для різноманітних застосувань, особливо для тих, які вимагають високо-точного вирівнювання. F-Пакети монтування зазвичай включають потоковий інтерфейс для легкого підключення до оптичних систем. ‌

Сценарії застосування

Лазерні діоди F-Mount підходять для застосувань, які вимагають високо-точного вирівнювання та високої-вихідної потужності. Завдяки високій когерентності та характеристикам однієї довжини хвилі вони широко використовуються в оптичних вимірюваннях, лазерній обробці, приладах для наукових досліджень та в інших галузях. ‌

Порівняння з іншими формами упаковки

Порівняно з лазерними діодами в інших формах упаковки, лазерні діоди F-Mount мають переваги в оптичних характеристиках і зручності встановлення. Наприклад, у порівнянні з упаковкою TO-Can, упаковка F-Mount забезпечує кращу точність вирівнювання та стабільнішу вихідну потужність. Крім того, упаковка F-Mount зазвичай містить більше механізмів регулювання для адаптації до різних вимог програми‌.

Підводячи підсумок, можна сказати, що лазерні діоди F-Mount добре працюють в оптичних і промислових галузях завдяки своїй високій когерентності, характеристикам однієї довжини хвилі, точним упаковкам і широкому спектру сценаріїв застосування.

‌ Основні особливості лазерних діодів C-Mount включають високу потужність, придатну для високо-потужних лазерних діодів, складну структуру, включаючи такі компоненти, як лінзи, регулювання фокуса та аксесуари‌‌.

Детальні характеристики

‌Здатність працювати з високою потужністю‌: Конструкція корпусу кріплення C-Mount може витримувати більшу потужність і підходить для сценаріїв застосування, які потребують високої вихідної потужності.

‌Складна структура‌: пакет C-Mount містить такі компоненти, як лінзи, налаштування фокуса та аксесуари, що робить його структуру відносно складним, але забезпечує більше функцій і гнучкості.

‌Підходить для високо-потужних лазерних діодів‌: завдяки високій потужності пакет C-Mount особливо підходить для високо-потужних лазерних діодів і може задовольнити потреби високо-потужних програм.

Сценарії застосування

Завдяки високій потужності та складній структурній конструкції лазерні діоди C-Mount широко використовуються в сценаріях, які вимагають високої вихідної потужності, як-от промислова обробка, медичне обладнання, інструменти для наукових досліджень тощо‌.

Лазерні діоди з одним випромінювачем можуть бути оснащені лінзою FAC. ‌

Світло, яке випромінює потужний-лазерний діод, має еліптичну форму з великим кутом розбіжності, який називається швидкою віссю, і малим кутом розбіжності, який називається повільною віссю.

Лінзи FAC використовуються для ефективного колімування великих кутів розбіжності через лінзи. У нас є послужний список клієнтів, які використовують їх у промислових лазерах, лазерах накачування для оптичних комунікацій, оптичних підсилювачах і автомобільних LiDAR.

Лінзи FAC (Fast-Axis Collimation Lens) в основному використовуються для колімації променя, випромінюваного лазерними діодами. Особливо у високо-потужних лазерних діодах лінзи FAC можуть ефективно зменшити кут розбіжності на швидкій осі та покращити спрямованість і колімацію променя. секс. Такі лінзи зазвичай використовуються в промислових лазерах, лазерах накачування для оптичних комунікацій, оптичних підсилювачах і автомобільних LiDAR‌.

Зокрема, лінза FAC робить промінь, випромінюваний лазерним діодом, більш концентрованим, ефективно колімуючи більший кут розбіжності, зменшуючи розсіювання та втрати променя під час передачі, тим самим покращуючи загальну продуктивність і ефективність системи. Додавання лінзи FAC до одно-трубкового лазерного діода може значно покращити якість променя та підходить для застосувань, які потребують високої спрямованості та малого кута розбіжності.

Лазерний діод з одним випромінювачем — це напівпровідниковий пристрій, який перетворює електричну енергію безпосередньо в лазерне світло. Він має характеристики невеликого розміру, високої ефективності та швидкої швидкості відгуку та широко використовується в багатьох галузях. ‌

Оптоволоконний-зв’язок

Лазерний діод з одним випромінювачем відіграє основну роль у-волоконно-оптичному зв’язку, оскільки він може випромінювати монохроматичний і висококогерентний лазерний промінь, який підходить для-відстаней і високо-швидкісної передачі даних. Основні сфери застосування включають передавач у волоконно-оптичній лінії зв’язку центрів обробки даних і телекомунікаційних мереж, а також оптичну передачу сигналу у волоконно-до--дому (FTTH) технології‌.

Лазерний друк і сканування

Лазерний діод з одним емітером є важливим компонентом лазерних принтерів і сканерів штрих-кодів. У лазерних принтерах лазерний промінь сканує барабан формування зображення, щоб створити електростатичне зображення, яке притягує тонер для друку на папері; У сканерах штрих-кодів лазер сканує штрих-код для декодування інформації, яка широко використовується в роздрібній торгівлі, логістиці та промисловій автоматизації‌.

Медичне обладнання

У галузі медицини лазерний діод з одним випромінювачем використовується в офтальмологічній хірургії, лікуванні зубів і шкіри, наприклад в хірургії корекції зору, видаленні шрамів тощо. Крім того, вони також використовуються для біосенсору для визначення біологічних індикаторів, таких як рівень цукру в крові та кисень у крові.

Промислова переробка

Лазерний діод з одним випромінювачем використовується для точного різання, зварювання, штампування та гравірування в промисловій обробці. У порівнянні з традиційними механічними методами, лазерна обробка має вищу точність і ефективність і підходить для тонкої обробки таких матеріалів, як метали та пластмаси.

Середній термін служби лазерного діода з одним емітером перевищує 10 000 годин‌, а термін служби деяких високо-продуктів може навіть сягати понад 20 000 годин. Це число розраховується на основі моменту, коли вихідна оптична потужність вперше зменшується під час постійного використання‌.

До основних факторів, які впливають на термін служби лазерних діодів, належать матеріали та процеси, середовище використання тощо. Високоякісні-матеріали та чудові виробничі процеси можуть значно подовжити термін служби лазерного діода, тоді як висока температура, вологість, надмірна сила струму, надмірна потужність і довготривала-безперервна робота можуть скоротити термін служби лазерного діода‌.

Щоб продовжити термін служби лазерного діода, можна вжити наступних заходів:

Контролюйте струм і потужність‌, щоб уникнути перевищення номінального значення лазерного діода.

‌Підтримуйте стабільну робочу температуру‌ та уникайте перегріву або низьких температур.

Уникайте вбирання вологи‌, впливу сильного світла або надмірної вібрації.

Завдяки комплексному розгляду матеріалів, процесів, середовища використання та інших факторів, а також застосуванню розумних методів використання та обслуговування, термін служби та ефективність роботи лазерних діодів можна ефективно подовжити‌.

Ці унікальні джерела високої потужності з одним випромінювачем підтримують застосування в-твердотільному лазерному накачуванні, термообробці, обороні, медицині та наукових дослідженнях. Увімкніть застосування MOPA та діодних лазерів із зовнішнім резонатором за допомогою високо-потужних одномодових-конічних підсилювачів. Використовуйте багато-модові одиночні випромінювачі для-твердотільного лазерного накачування, захисту та медицини.

Brandnew Technology, один із провідних виробників та постачальників діодних лазерів у Китаї, має професійну фабрику, яка виробляє високоякісні одноемітерні лазерні діоди та продає їх за конкурентоспроможною ціною. Ласкаво просимо до гуртового продажу нашої продукції, виготовленої в Китаї.
